Wyjaśnienie kluczowych elementów baterii litowej

A bateria litowo-jonowa to złożony układ elektrochemiczny składający się z kilku podstawowych komponentów, które współpracują ze sobą, aby magazynować i uwalniać energię elektryczną. Oto wyjaśnienie kluczowych komponentów:

1. Katoda (elektroda dodatnia)

• Materiał: Zwykle tlenek litowo-metaliczny (np. LiCoO₂, LiFePO₄, NMC, NCA).

• Funkcja: Przechowuje jony litu po rozładowaniu akumulatora. Wybór materiału katody decyduje o pojemności, napięciu i stabilności akumulatora.

• Wpływ: Różne materiały wymagają kompromisów między gęstością energetyczną, bezpieczeństwem i kosztami.

2. Anoda (elektroda ujemna)

• Materiał: Tradycyjnie grafit, ale w celu zwiększenia pojemności pojawiają się również anody na bazie krzemu.

• Funkcja: Gromadzi jony litu podczas ładowania (poprzez interkalację lub stopowanie). Struktura anody wpływa na szybkość ładowania i żywotność cyklu.

• Uwaga: Podczas rozładowywania jony litu przemieszczają się z anody z powrotem do katody.

3. Elektrolit

• Skład: Sól litowa (np. LiPF₆) rozpuszczona w rozpuszczalnikach organicznych (np. węglanie etylenu).

• Funkcja: Przewodzi jony litu pomiędzy katodą i anodą, zapobiegając jednocześnie przepływowi elektronów (elektrony przemieszczają się na zewnątrz obwodu).

• Wyzwanie: Musi być stabilny, niepalny i działać w szerokim zakresie temperatur. Trwają prace nad elektrolitami stałymi dla zwiększenia bezpieczeństwa.

4. Separator

• Materiał: Porowata membrana polimerowa (np. polietylen lub polipropylen).

• Funkcja: Fizycznie oddziela katodę i anodę, aby zapobiec zwarciom, jednocześnie umożliwiając transport jonów przez pory.

• Właściwość kluczowa: Zdolność do wyłączania termicznego (pory zamykają się w wysokich temperaturach, aby zatrzymać reakcje).

5. Aktualni kolekcjonerzy

• Strona katodowa: Folia aluminiowa (lekka i stabilna przy wysokich napięciach).

• Strona anodowa: Folia miedziana (przewodząca i odporna na reakcję z litem).

• Funkcja: Zbieranie i przekazywanie elektronów pomiędzy elektrodami i obwodem zewnętrznym.

6. Spoiwo i dodatki przewodzące

• Spoiwo: (np. PVDF) utrzymuje cząstki materiału aktywnego razem i na kolektorze prądu.

• Dodatki przewodzące: (np. sadza) zwiększają przewodność elektrody.

• Rola: Zapewnienie integralności strukturalnej i wydajnego przepływu elektronów w elektrodach.

7. Obudowa

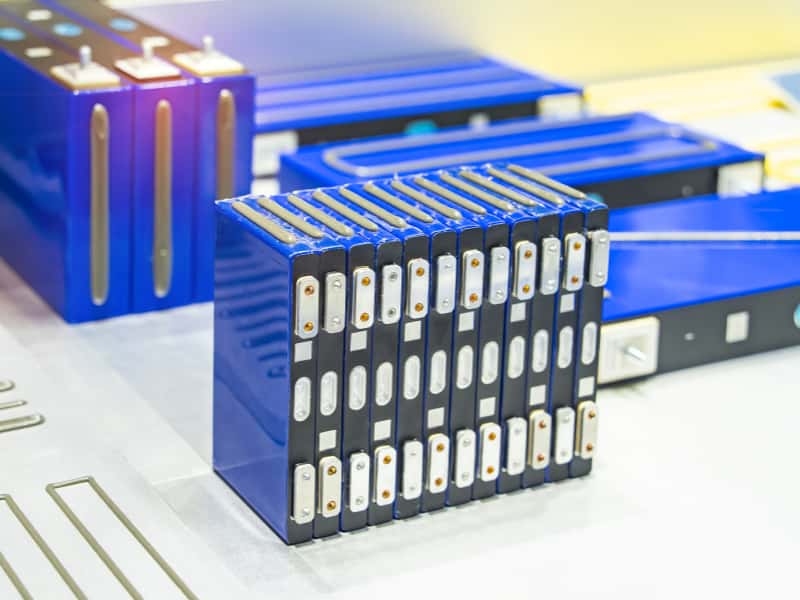

Zastosowanie w pojazdach elektrycznych: te pojedyncze ogniwa akumulatora samochodowego litowo-jonowego Są modułowo zintegrowane w duże pakiety. W zależności od zapotrzebowania pojazdu na energię, tysiące ogniw jest połączonych szeregowo i równolegle, aby zapewnić wymaganą gęstość energii i napięcie.

• Typy: cylindryczne (np. 18650), pryzmatyczne lub woreczek (miękkie opakowanie).

• Funkcja: Hermetyzacja komponentów, zapewnienie wsparcia mechanicznego, możliwość wyposażenia w otwory wentylacyjne bezpieczeństwa (umożliwiające uwolnienie gazu).

8. System zarządzania baterią (BMS)

BMS w systemach wysokiego napięcia: BMS jest szczególnie istotny w zastosowaniach wysokonapięciowych. Na przykład w Akumulator litowo-jonowy 72 V do wózka golfowego lub Akumulator litowo-jonowy do wózka golfowego 60 VSystem BMS dba o to, aby każda pojedyncza cela działała w bezpiecznych granicach, równoważąc ładowanie w celu maksymalizacji zasięgu pojazdu i żywotności akumulatora.

Jak współpracują

Ten wydajny ruch jonów jest siłą napędową współczesnej mobilności, od precyzji wymaganej w ogniwo akumulatora samochodowego litowo-jonowego do wydajności cyklu dużego obciążenia wymaganej dla akumulatora litowo-jonowego 60 V do wózków golfowych.

Podczas ładowania jony litu odłączają się od katody, przemieszczają się przez elektrolit i trafiają do anody (podczas gdy elektrony przepływają na zewnątrz). Podczas rozładowywania proces ten odwraca się, generując prąd elektryczny.

Ewolucja i trendy

• Akumulatory ze stałym elektrolitem: Zastąp ciekłe elektrolity przewodnikami stałymi ze względów bezpieczeństwa i w celu zwiększenia gęstości energii.

• Anody krzemowe: zwiększają wydajność, ale wiążą się z problemami z rozszerzalnością.

• Katody bez kobaltu: Zmniejszenie kosztów i obaw etycznych (np. LFP).

Uwaga dotycząca bezpieczeństwa

Łatwopalne elektrolity i ryzyko niekontrolowanego wzrostu temperatury wymagają solidnej konstrukcji. Innowacje, takie jak separatory z powłoką ceramiczną i zaawansowany system BMS, mają kluczowe znaczenie dla bezpieczeństwa.

Precyzyjna konstrukcja tych komponentów decyduje o wydajności, żywotności, bezpieczeństwie i koszcie akumulatora — kluczowych czynnikach w zastosowaniach od elektroniki użytkowej po pojazdy elektryczne i magazynowanie energii w sieci.

Krótkie podsumowanie i często zadawane pytania

P: Jakie jest najlepsze napięcie akumulatora litowego do wózka golfowego?

O: To zależy od silnika. Większość nowoczesnych wózków golfowych o dużej prędkości korzysta z akumulatora litowo-jonowego 72 V, który zapewnia lepszy moment obrotowy, podczas gdy standardowe modele zazwyczaj wykorzystują akumulator litowo-jonowy 60 V.

P: Czy mogę wymienić ogniwa kwasowo-ołowiowe na ogniwa akumulatora samochodowego litowo-jonowego?

A: Tak, ogniwa litowe oferują trzykrotnie dłuższą żywotność i znacznie niższą wagę, dzięki czemu są lepszym wyborem dla nowoczesnych pojazdów elektrycznych i wózków golfowych.
